概 述
LPG系列高速離心式噴霧干燥機是一種適用于乳濁液、懸浮液、糊狀物 、溶液等液體干燥的專用干燥設備。在聚合物和樹脂類；染料、顏料類； 陶瓷、玻璃類；除銹劑、殺蟲藥類；碳水化合物、乳制品類；洗滌劑和表 面活性類；肥料類；有機化合物、無機化合物液體物料的干燥上，表現得 尤為出色
工作原理
空氣通過過濾器和加熱器，進入干燥器頂部的空氣分配器，熱空氣呈螺
旋狀均勻進入干燥。料液由料液槽經過濾器由泵送至干燥器頂部的離心霧
化器，使料液噴成極小的物狀液滴，料液和熱空氣并流接觸，水份迅速蒸
發，在極短的時間內干燥為成品。成品同干燥塔底部和旋風分離器排出，
廢氣由風機抽出排出。 |
| 特 點 |
 干燥速度快，一般只需5-15秒，具有瞬時干燥特點；
物料短時間內完成干燥過程，適應于熱敏性物料干燥，能保持物料色、香、味；
生產過程簡化、操作控制方便，適宜連續控制生產；
產品分散性、流動性、溶解性良好。 |
|
| |
| 工藝流程簡圖 |
 |
|
 |
 |
 |
|
技術參數
|
| 項目 型號 |
LPG-5 |
LPG-25 |
LPG-50 |
LPG-100 |
LPG-150 |
LPG-200 |
LPG-500 |
LPG-800 |
LPG-1000 |
LPG-2000 |
LPG-3000 |
LPG-4500 |
LPG-6500 |
| 入口溫度 (℃) |
180-350 自控 |
| 出口溫度 (℃) |
80-90 |
| 噴霧形式 |
高速離心霧化器(機械傳動或無級變頻調速可供選擇) |
| 水份蒸發量 (kg/h) |
5 |
25 |
50 |
100 |
150 |
200 |
500 |
800 |
1000 |
2000 |
3000 |
4500 |
6500 |
| 霧化器轉速 |
25000 |
20000 |
20000 |
18000 |
16000 |
12000-13000 |
11000-12000 |
| 霧化盤直徑 |
60 |
120 |
150 |
180-210 |
根據工藝要求確定 |
| 電加熱最大功率 (kw) |
9 |
36 |
60 |
81 |
99 |
|
| 干粉回收率 (%) |
≥95 |
| 占地長度 (m) |
1.6 |
4 |
4.5 |
5.2 |
7 |
7.5 |
12.5 |
13.5 |
14.5 |
根據工藝流程、廠地條件及用戶要求確定 |
| 占地寬度 (m) |
1.2 |
2.7 |
2.8 |
3.5 |
5.5 |
6 |
8 |
12 |
14 |
| 塔體高度 (m) |
2 |
4.5 |
5.5 |
6.7 |
7.2 |
8 |
10 |
11 |
15 |
| 噴頭吊裝高度 (m) |
-- |
2 |
2 |
2.5 |
2.5 |
2.5 |
2.5 |
3.2 |
3.2 |
|
|
|

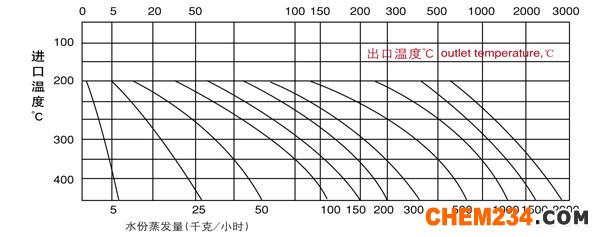

水份蒸發量與物料特性，含固量及熱風進出口溫度有關。用戶可根據當?shù)啬茉辞闆r選定加熱方式，根據物料特性選擇收塵， 除塵方式。 |
|
|
