電動硬密封蝶閥,硬密封電動蝶閥



單價 1800.00 / 臺對比
銷量 暫無
發貨 上海付款后3天內
庫存 900臺起訂1臺
品牌 川滬
型號 D943
過期 長期有效
更新 2013-11-12 09:35


上海川滬閥門有限公司

企業會員第14年
資料未認證
保證金未繳納
  • 上海
  • 上次登錄 2013-11-12
  • 田春雨 (先生)   銷售部
詳細說明

電動硬密封蝶閥

電動硬密封蝶閥 (法蘭式) 電動硬密封蝶閥 (對夾式)
電動硬密封蝶閥 (法蘭式) 電動硬密封蝶閥 (對夾式)

■ 產品概述

我公司生產的川滬牌電動硬密封蝶閥為多層次金屬三偏心硬密封結構,采用一個“U”型不銹鋼密封圈,該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。電動硬密封蝶閥解決了傳統偏心蝶閥在啟閉0°~10°瞬間密封面仍處于滑動接觸摩擦的弊病,實現蝶板在開啟瞬間密封面即分離,關閉接觸即密封的效果,達到延長使用壽命、密封性能最佳的目的。因此電動硬密封蝶閥被廣泛地應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。電動硬密封蝶閥調節流量和截斷流體的最佳裝置。

■ 主要特點

1、該蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便。
2、本蝶閥采用不銹鋼“U”型密封圈,具有一定的彈性無論在高溫、低溫的情況下,它與蝶板均具有優良的密封性。
3、本蝶閥的三維偏心距,經過嚴格的計算,“U”型密封圈與蝶板幾乎無磨擦,使用壽命長,并具有越關越緊的功能。
4、蝶板密封面采用堆焊鈷基硬質合金,密封面耐磨損,使用壽命長。
5、本蝶閥結構獨特,“開關”僅需轉動閥桿90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響,密封性能可靠。
6、可耐高溫、耐低溫、耐腐蝕性。

■ 主要技術參數

● 閥體

閥體形式 直通鑄造閥
公稱通徑 DN50~1000mm
公稱壓力 PN0.6 、1.0、1.6、2.5MPa
法蘭標準 JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
連接形式 法蘭式、對夾式
閥蓋形式 整體式
壓蓋型式 壓板壓緊式
密封填料 V型聚四氟乙烯填料、柔性石墨填料

● 閥內件

閥板形式 蝶形
流量特性 近似等百分比

● 執行機構

執行器型號 DZW、HQ、CHR、381R
主要技術參數 電源電壓:220V/50Hz、380V/50Hz、輸入信號:4-20mA或1-5V·DC、輸出信號:4-20mA·DC
防護等級:相當IP67、隔爆標志:ExdⅡBT4、手操功能:手柄
環境溫度:-25~+70℃、環境濕度:95%
注:如需詳細執行器參數,請進入電動執行器頁面進行查閱。

■ 主要零件材料

1 底座 HT200、WCB、CF3、CF3M、CF8、CF8M 電動硬密封蝶閥(法蘭式) 電動硬密封蝶閥(對夾式)
2 下軸套 銅合金、304、316
3 閥體 HT200、WCB、CF3、CF3M、CF8、CF8M
4 密封圈 NBR丁晴橡膠、PTFE、PPL、304、316
5 壓板、蝶板 HT200、WCB、CF3、CF3M、CF8、CF8M
6 固定銷 25、35、45
7、8 上、下閥軸 2Cr13、304、316、316L
9 上軸套 銅合金、304、316
10 填料 聚四氟乙烯/柔性石墨
11、12 填料壓蓋組件 HT200、WCB、CF3、CF3M、CF8、CF8M

■ 主要性能指標

公稱通徑DN(mm) 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
額定流量系數Cv 110 180 232 368 656 1000 1760 3390 4730 6700 8900 10500 14800 20500 31000 43000 55600 70700
允許壓差(MPa) 公稱壓力
動作范圍 0~90°
泄露量 按GB/T4213-92,為Kv值的10-4
基本誤差 ±2.5%
回差 ±2.5%
死區 1% (可調)
可調范圍 50:1

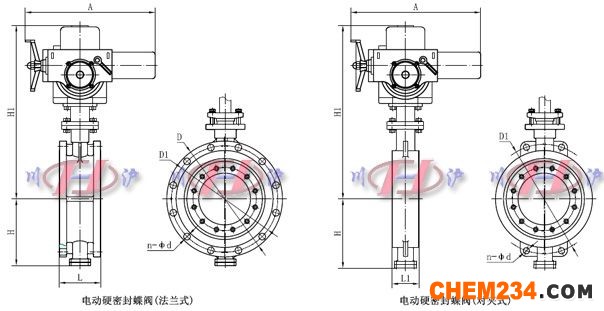

■ 主要外形及連接尺寸

電動硬密封蝶閥外形尺寸
公稱通徑 DN(mm) 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
L 108 112 114 127 140 140 152 165 178 190 216 222 229 267 292 318 330 410
L1 43 46 49 56 64 70 71 76 83 92 102 113 127 154 165 190 203 216
H 112 115 120 140 170 180 210 240 290 320 350 380 410 470 550 640 710 770
n-φd 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26 16-26 16-30 20-30 20-33 20-36 24-36 24-39 28-39 28-42
H1 根據所配執行機構而定
A 根據閥門所需力矩而定,配置機型不同,外形尺寸也不相同
D 165 185 200 220 250 285 340 405 460 520 580 640 715 840 910 1025 1125 1255
D1 125 145 160 180 210 240 295 355 410 470 525 585 650 770 840 950 1050 1170
注:以上參數均為PN1.6MPa為準,其他壓力等級請咨詢公司技術部,表中尺寸為不帶標準附件數據,另由于產品改進技術創新參數可能有一定變化,請咨詢公司技術部門索取最新數據。
